テープ貼り装置・ユニットラインナップ

汎用テープ貼りユニット

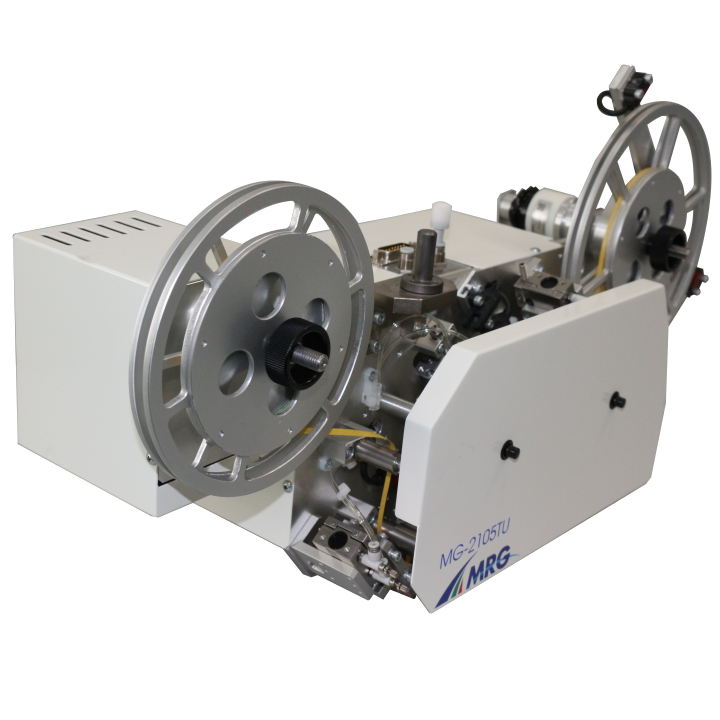

2層両面テープ貼り
MG-2105TU

MG-2105TU
  • テープ幅3~18mm対応
  • テープカットをハサミカット方式にすることで、細幅テープでも曲がらず精度よく貼り付けができます。
  • 2層両面テープの剥離紙を剥がしながらテープ貼りができます。
MG-2105TUについて

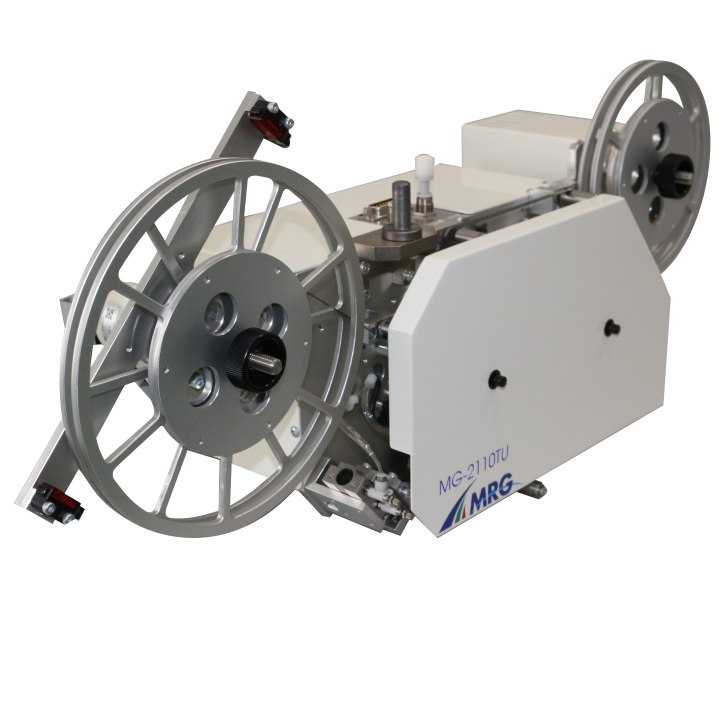

2層片面テープ貼り
MG-2110TU

MG-2110TU
  • テープ幅3~18mm対応
  • テープカットをハサミカット方式にすることで、細幅テープでも曲がらず精度よく貼り付けができます。
  • 2層片面テープの剥離紙を剥がしながらテープ貼りができます。
MG-2110TUについて

片面テープ貼り
MG-2120TU

MG-2120TU
  • テープ幅 6~40mm対応
  • テープ引き出し機構により、貼り始めのテープ曲がり等を軽減します。
  • 紙テープ、セロハンテープ、ポリイミドテープ等の各種テープのテープ貼りに
    対応しています。
MG-2120TUについて

片面テープ貼り
MG-2125TU

MG-2125TU
  • テープ幅 6~40mm対応
  • テープ引き出し機構により、貼り始めのテープ曲がり等を軽減します。
  • テープカット方式をサイドカット(横切り)方式にすることで硬いテープ、伸びやすいテープの貼り付けができます。
MG-2125TUについて

片面テープ貼り

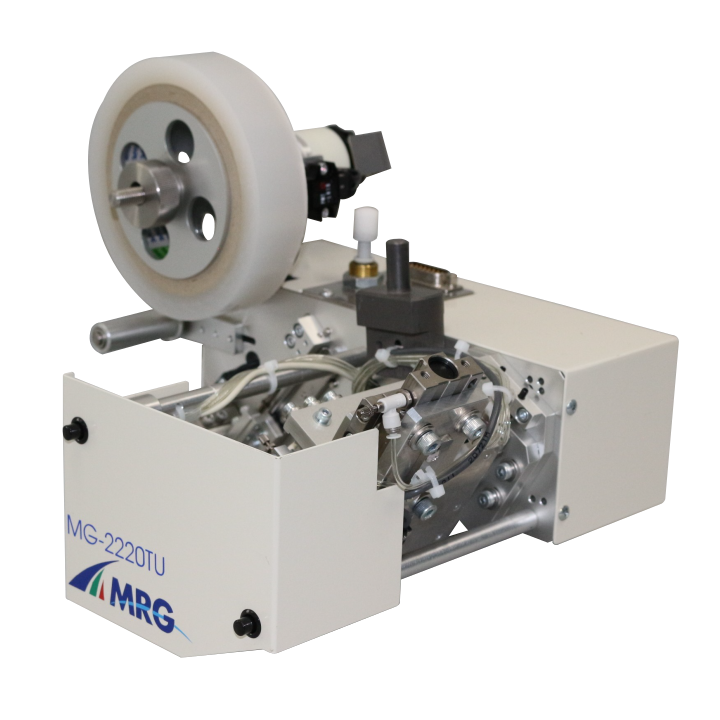

MG-2220TU

MG-2220TU
  • テープ幅 6~80mm対応
  • テープカット方式をサイドカット(横切り)方式にすることで硬いテープ、伸びやすいテープの貼り付けができます。
  • フリクションユニットを付けることで
    凹凸面のテープ貼りに対応します。
MG-2220TUについて

片面テープ貼り

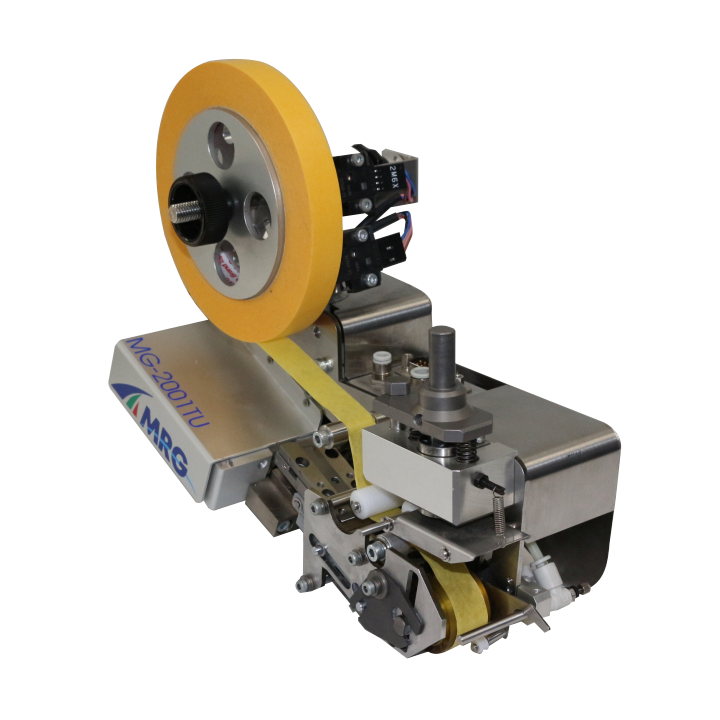

MG-2001TU

MG-2001TU
  • テープ幅 10~25mmテープ対応。
  • テープを貼り付けローラーに吸着して安定したテープ貼りができます。
  • 逆さ貼り・横貼り・縦貼りも安定してテープ貼りができます。
MG-2001TUについて

片面テープ貼り

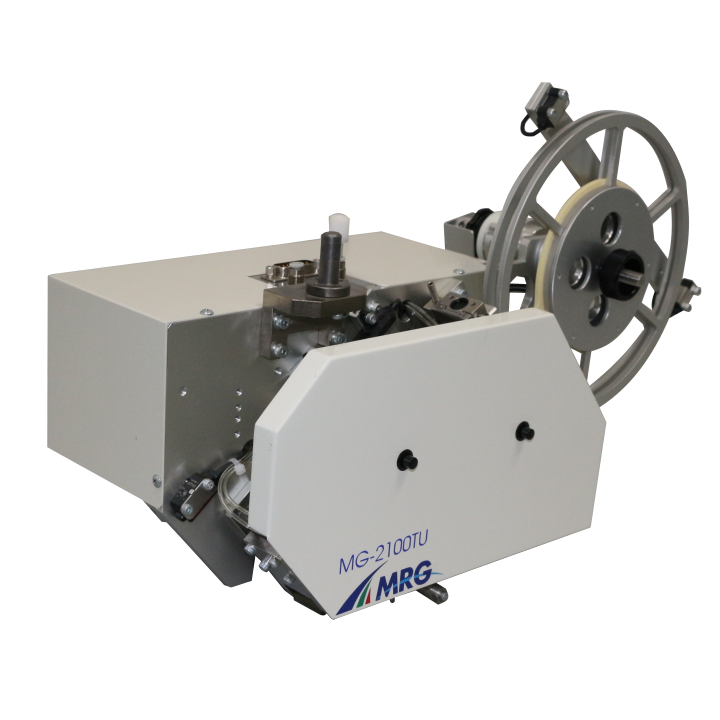

MG-2100TU

MG-2100TU
  • テープ幅3~18mm対応
  • テープカットをハサミカット方式にすることで、細幅テープでも曲がらず精度よく貼り付けができます。
  • 薄いテープでも丸まらず安定して貼ることができます。
MG-2100TUについて

片面テープ貼り

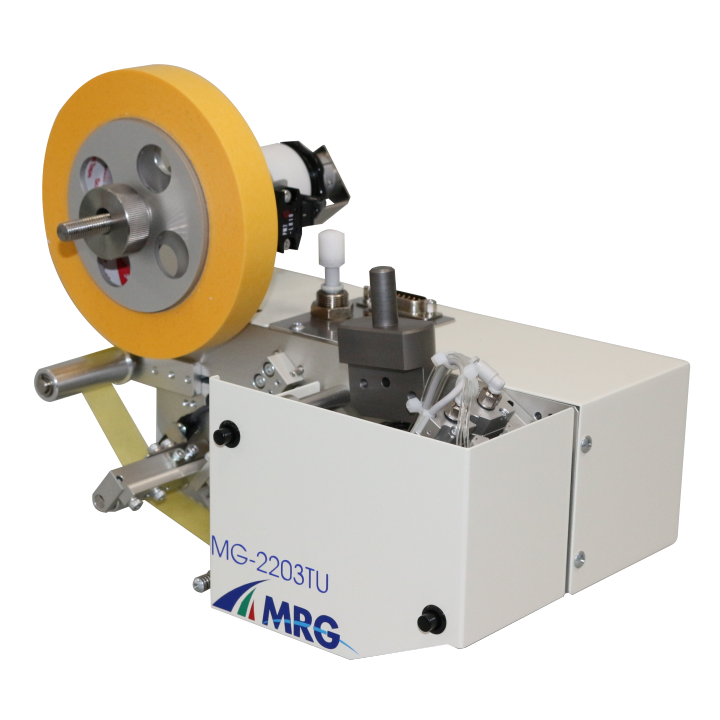

MG-2203TU

MG-2203TU
  • テープ幅 6~80mm対応
  • フリクションユニットを付けることで
    凹凸面のテープ貼りに対応します。
  • 紙テープ、セロハンテープ、ポリイミドテープ等の各種テープのテープ貼りに
    対応しています。
MG-2203TUについて

大型片面テープ貼り
MG-2250TU

MG-2250TU
  • テープ幅 6~40mm対応
  • テープカット方式をサイドカット(横切り)方式にすることで硬いテープ、伸びやすいテープの貼り付けができます。
  • 大型貼り付けローラー(Φ40)装備で溝貼り・段差貼りに対応します。
MG-2250TUについて

片面テープ貼り
MG-2260TU

MG-2260TU
  • テープ幅 6~40mm対応
  • テープカット方式をサイドカット(横切り)方式にすることで硬いテープ、伸びやすいテープの貼り付けができます。
MG-2260TUについて

2層両面テープ貼り
MG-2300TU

MG-2300TU
  • テープ幅 6~80mm対応
  • 2層両面テープの剥離紙を剥がしながらテープ貼りができます。
  • 各種テープのテープ貼りに対応します。
MG-2300TUについて

2層両面テープ貼り

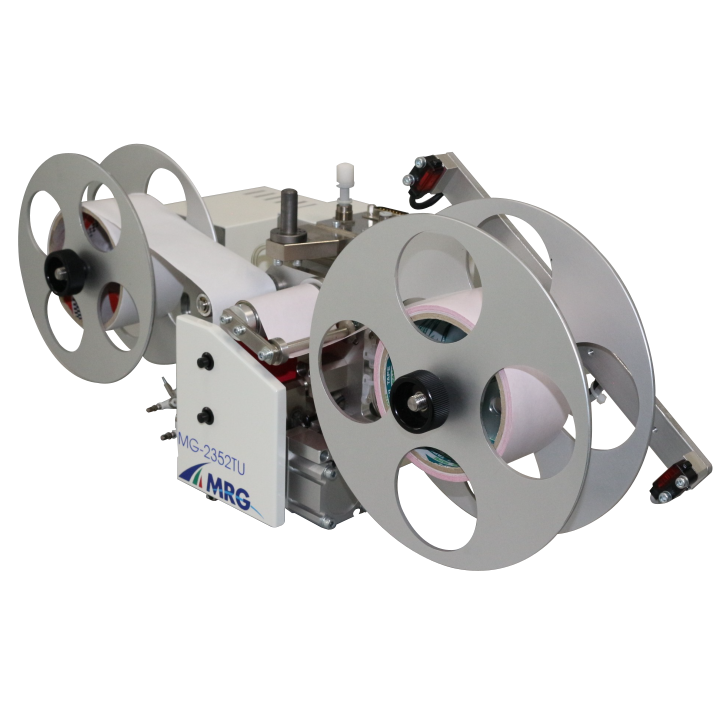

MG-2352TU

MG-2352TU
  • テープ幅 6~50mm対応
  • テープカット方式をハーフカット方式にすることで柔らかいテープ、伸びやすいテープの貼り付けができます。
  • 2層両面テープの剥離紙を剥がしながらテープ貼りを行います。
MG-2352TUについて

2層片面テープ貼り
MG-2400TU

MG-2400TU
  • テープ幅 6~80mm対応
  • 2層片面テープの剥離紙を剥がしながらテープ貼りができます。
  • 各種テープのテープ貼りに対応します。
MG-2400TUについて

3層両面テープ貼り
MG-2500TU

MG-2500TU
  • テープ幅 6~38mm対応
  • 3層両面テープ(表裏両面に剥離紙付き)の両面の剥離紙を剥がしながらテープ貼りができます。
MG-2500TUについて

ユニット製品スペック比較

テープ貼りユニット 適合テープ寸法 対応テープ種類 貼り付け位置精度 最小貼り付け長さ 貼り付け面の凹凸
MG-2105TU

幅  S20:3~18㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

12㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2110TU

幅  S20:3~18㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 2層片面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

12㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2120TU

幅  S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

12㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2125TU

幅  S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

12㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2220TU

幅  S40:6~40㎜ P80:41~80㎜
テープリール内径 Φ76 テープ外径 Φ130(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による
※フリクションユニット装着にて2㎜程度

MG-2001TU

幅 M:10~16㎜ L:17~25㎜
テープリール内径 Φ76 テープ外径 Φ130(標準)

  • 1層片面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ

±0.5㎜程度
(テープ材質・条件による)

20㎜程度
(テープ材質・条件による)

2㎜程度
(貼付け面の形状による)

MG-2100TU

幅  S20:3~18㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

12㎜程度
(テープ材質・条件による)

0.5㎜程度
※貼り付け面の形状による

MG-2203TU

幅  S40:6~40㎜ P80:41~80㎜
テープリール内径 Φ76 テープ外径 Φ130(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による
※フリクションユニット装着にて2㎜程度

MG-2250TU

幅  S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

95㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2260TU

幅  S25:6~25㎜ S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

25㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼り付け面の形状による

MG-2300TU

幅 S40:6~38㎜ P80:39~80㎜
テープリール内径 Φ76 テープ外径 Φ180(標準) 剥離紙巻取リール径 Φ150(標準)

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ素材・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能

MG-2352TU

幅  6~50㎜
テープリール内径 Φ76 テープ外径 Φ180(標準) 剥離紙巻取リール径 Φ150(標準)

  • 2層両面テープ

±0.5㎜程度
(テープ素材・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能

MG-2400TU

幅 S40:6~38㎜ P80:39~80㎜
テープリール内径 Φ76 テープ外径 Φ180(標準) 剥離紙巻取リール径 Φ150(標準)

  • 2層片面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能

MG-2500TU

幅 6~38㎜
テープリール内径 φ76 テープ外径 φ180(MAX) 剥離紙巻取径 φ150(MAX)

  • 3層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

15㎜程度
(テープ材質・条件による)

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能
