剥離紙付き片面テープ対応

MG-2400TU 無料テスト貼り受付中

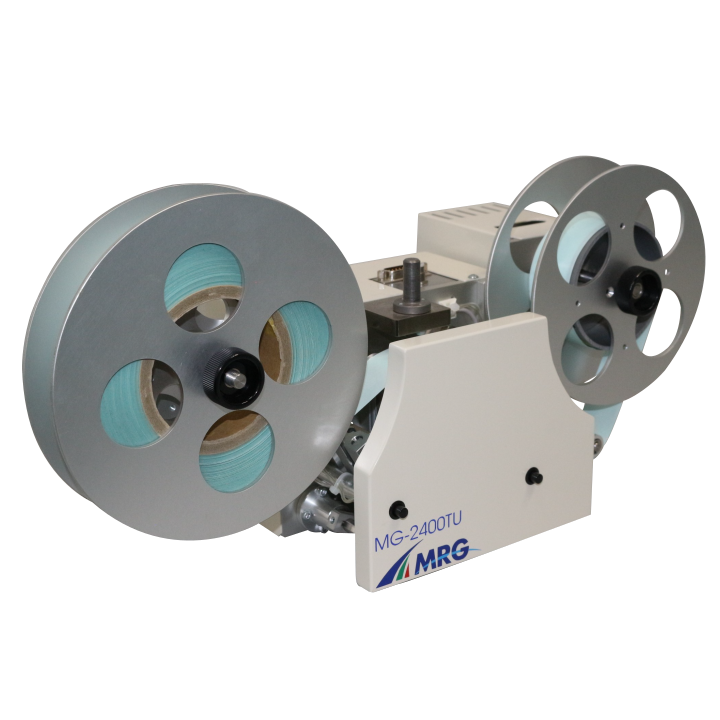

MG-2400TU

MG-2400TUについて

製品特長

  • MG-2400TUは、剥離紙付テープ、両面テープ、紙テープ、セロハンテープ、ポリイミドテープ等各種テープの貼りに対応したユニットです。
  • 剥離紙付テープの貼り付けの際、同時に剥離紙の剥離を行うことができます。
    ※両面テープの剥離紙の剥離は出来ません。その際はMG-2300TUを使用して下さい。
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで自動でテープ貼りができ生産の効率化、安定化ができます。
  • テープ交換、カッター刃の交換は簡単に行えます。
  • レーザーポインタが装備されていますので、開始点・終了点の設定が簡単に行えます。

※ 本ユニットを検討する為のテープ貼り実験を行ないますので、気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。

対応テープ例

  • 両面テープ(剥離紙はがし無)
  • 剥離紙付きテープ
  • 和紙テープ
  • 平面紙テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面

外形寸法

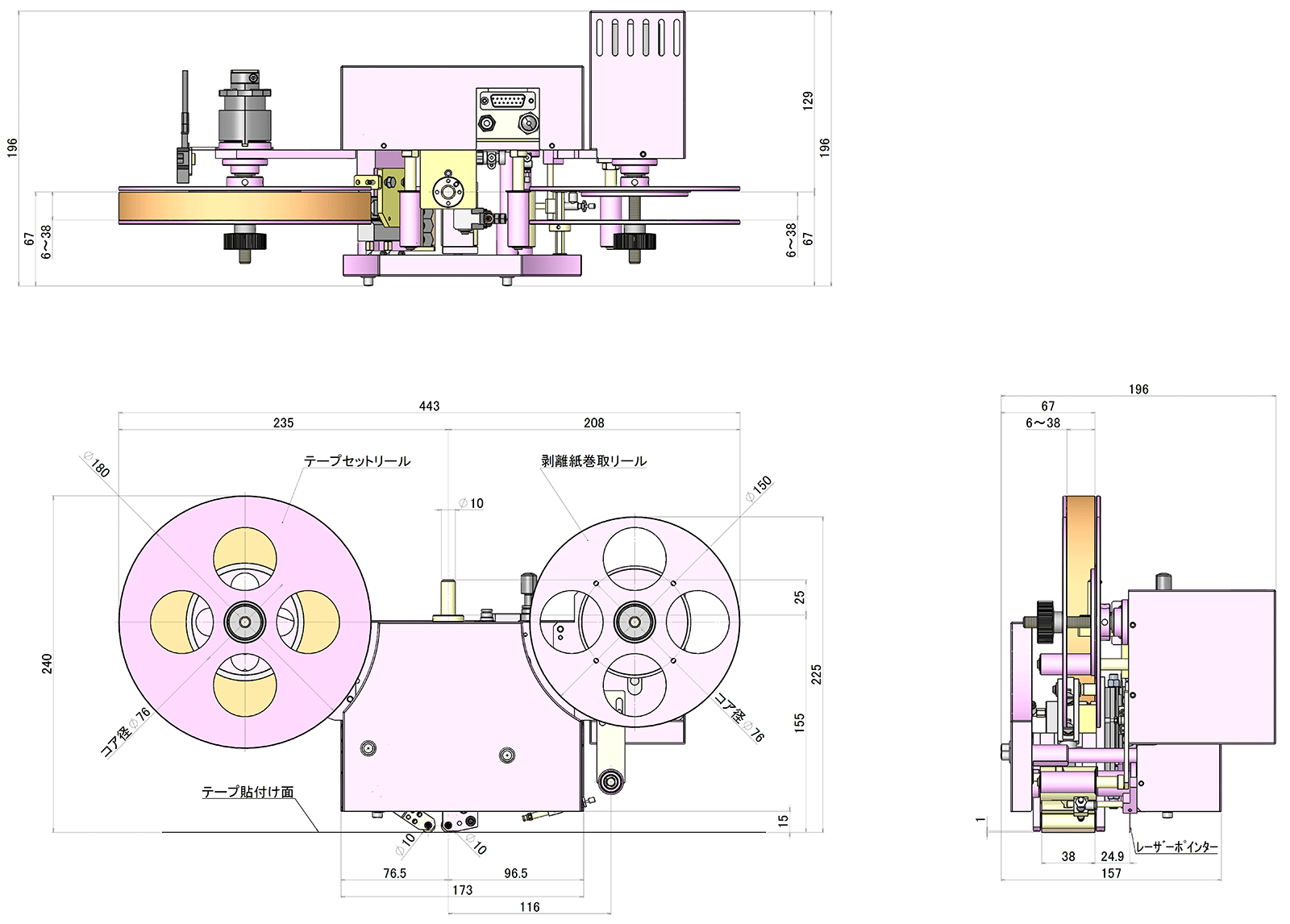

MG-2400TU-S40_外径寸法

外形寸法図

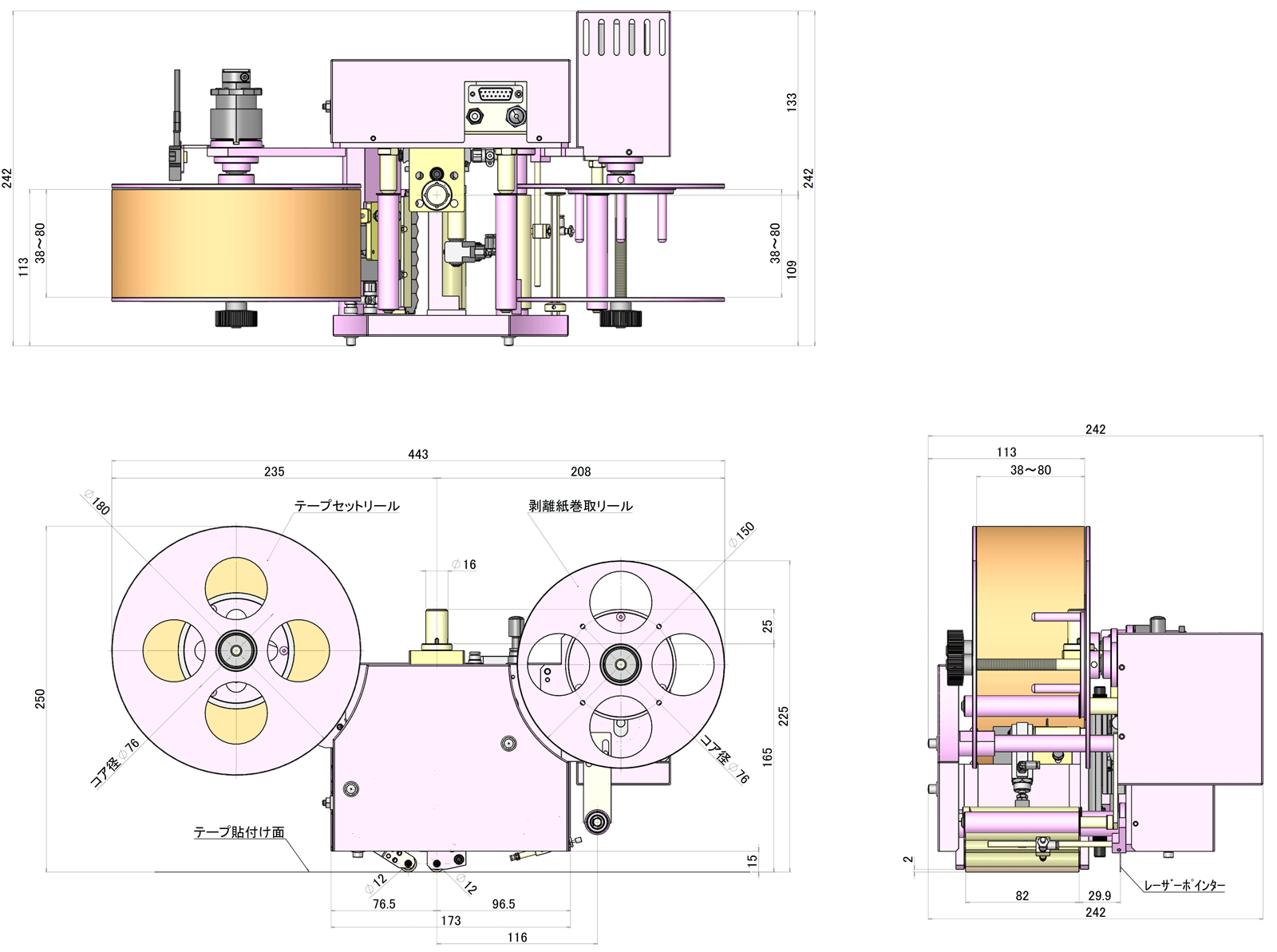

MG-2400TU-P80_外形寸法

外形寸法図

スペック

適合テープ寸法

幅 S40:6~38mm P80:38~80mm
リール内径:Φ76
テープ外径:Φ180(標準)・ 剥離紙巻取リール径 Φ150 (標準)

外形寸法

S40:W=443mm H=240mm D=196mm
P80:W=443mm H=250mm D=242mm
(テープ装着無し状態)

重量

S40:4.2Kg
P80:5.5Kg
(テープ重量除く)

繰り返し貼り精度

±0.5mm程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

15mm程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3mm程度
※貼付け面の形状による
※フリクション対応にて2mm程度可能

供給エアー圧力

0.45MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)

レーザーポインター

EX-L221(Panasonic)

電磁ソレノイドバルブ

S0715-5M(SMC)

テープ終了検出

EE-SX953-W(OMRON)

テープ残量検出

PM2-LH10(Panasonic)

供給電源

DC24V 30W

消耗品・保守品

テープカッター刃・貼り付けローラー・クランプローラー

貼り付けローラー材質

ウレタンゴム

シリーズラインナップ

形式 フリクション テープ外形 価格
MG-2400TU-S40CSS 無し 標準(Φ180) オープン価格
MG-2400TU-S40CFS 有り 標準(Φ180) オープン価格
MG-2400TU-S40CSC*** 無し カスタム(Φ220 MAX) オープン価格
MG-2400TU-S40CFC*** 有り カスタム(Φ220 MAX) オープン価格

※MG-2400TU-S40CSC*** : ” *** ” = カスタムで装着指定できるテープ外径 : 190 ~220

     < 例 : テープ外径をΦ220にする場合の形式 ⇒ MG-2400TU-S40CSC220 >

※剥離紙巻き取りリール径は標準(Φ150)のみとなります。

消耗品について

品名 型式 価格
標準カッター刃(10枚セット) TU-KT オープン価格
標準カッター刃 (10枚セット) TU-KT1 オープン価格
ARSカッター刃 (P=40 4mmピッチ) TU-ARS4 オープン価格
ARSカッター刃 (P=10/7 10mmピッチ) TU-ARS10 オープン価格
貼り付けローラー(ウレタン) (S40用) TU-RL1-1U  オープン価格
貼り付けローラー(ウレタン) (S80用) TU-RL1-2U   オープン価格
クランプローラー(非粘着処理)(S40用) TU-CR2-1 オープン価格
クランプローラー(非粘着処理)(S80用) TU-CR2-2 オープン価格
