MG-2300TU

MG-2300TUについて

製品特長

  • MG-2300TUは、2層両面テープの剥離紙(セパレーター)を剥がしながらテープ貼りを行うユニットです。
    (両面テープの剥離紙(セパレーター)を剥がさずに貼る事もできます。)
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで、テープ貼りの自動化ができ生産の合理化、安定化ができます。
  • 最小貼り付け長さは15㎜程度、テープ幅は6~38㎜(MG-2300TU-S40)、39~80㎜(MG-2300TU-P80)となります。
  • レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
  • テープ交換及び、テープ切断カッター刃・貼り付けローラー等の消耗品交換は簡単に行えます。

※ 本ユニットを検討する為のテープ貼りのテスト・実験を行ないますので、お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。

対応テープ例

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面

外形寸法

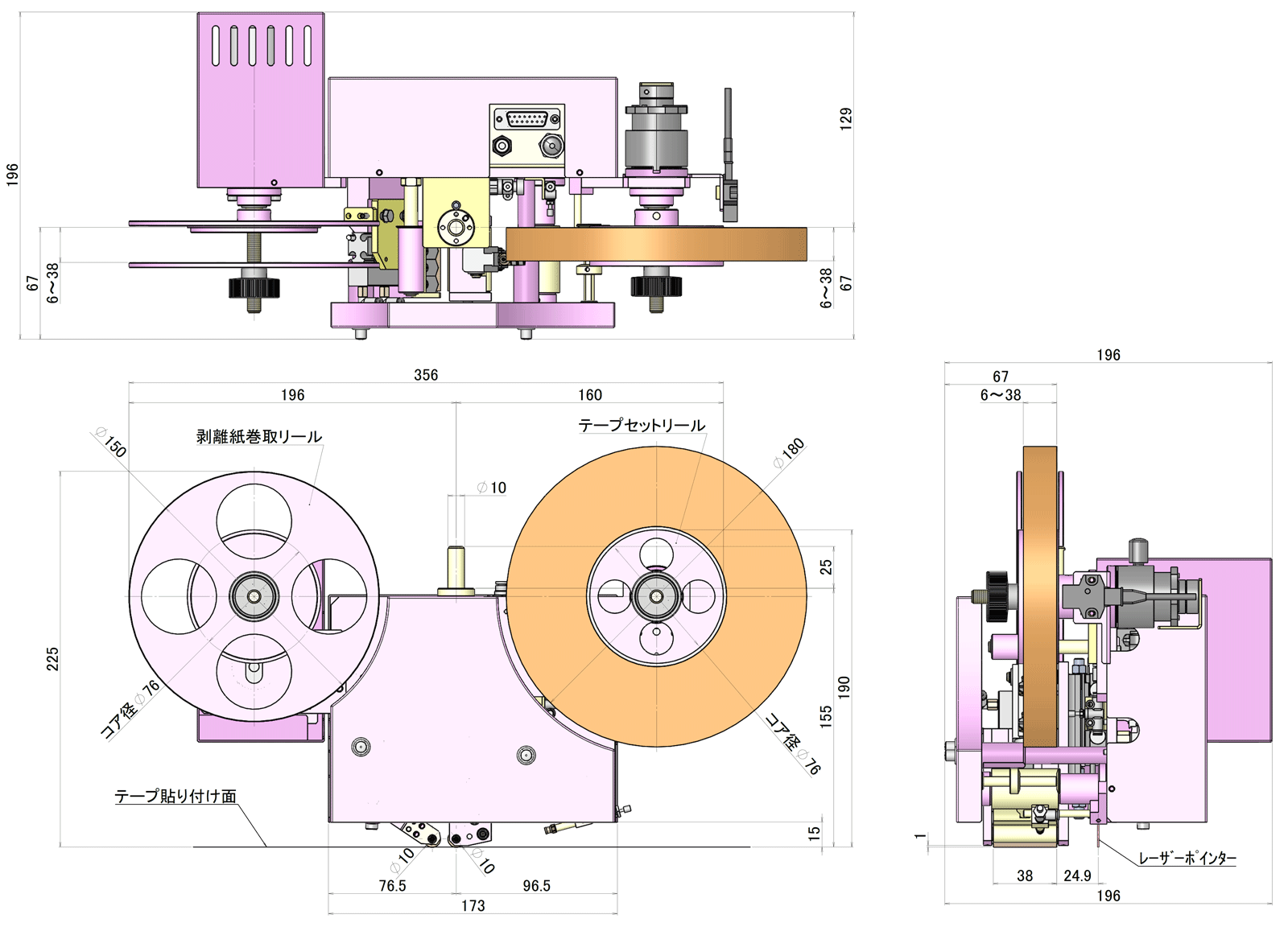

MG-2300TU-S40_外径寸法

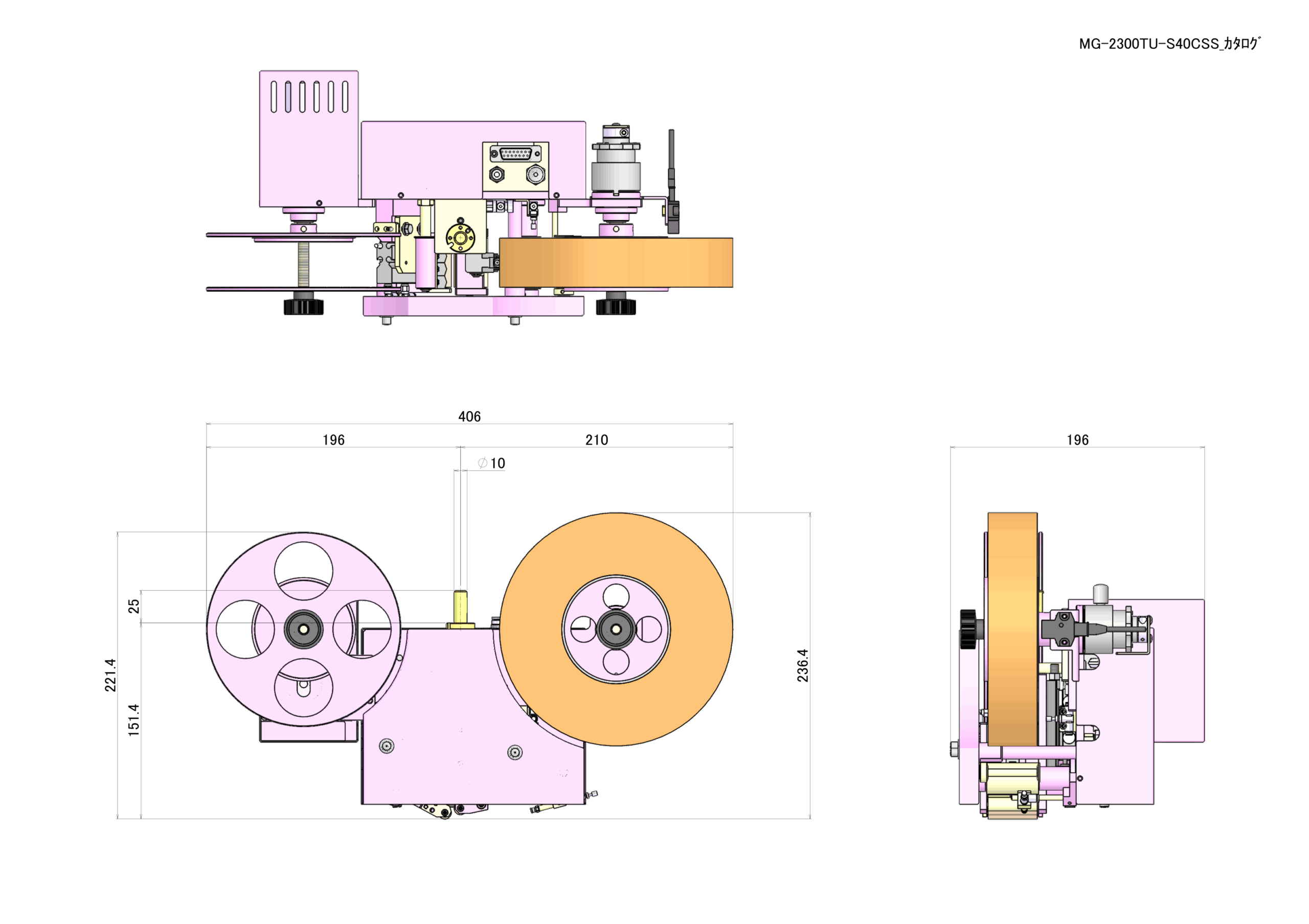

外形寸法図

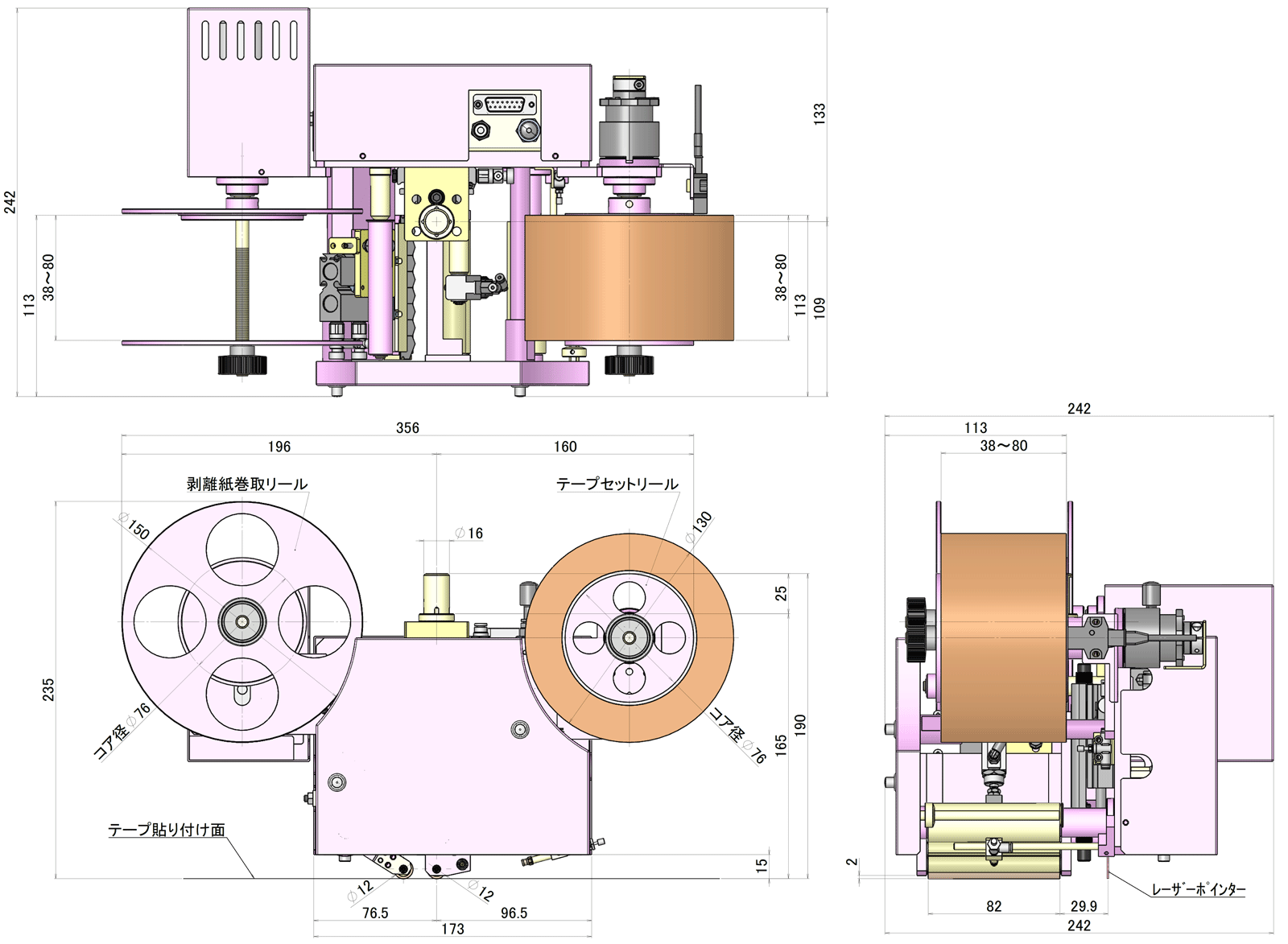

MG-2300TU-P80_外径寸法

外形寸法図

スペック

適合テープ寸法

幅 S40:6~38㎜ P80:39~80㎜
テープリール内径 Φ76 テープ外径 Φ180(標準) 剥離紙巻取リール径 Φ150(標準)

外形寸法

S40:W=356㎜ H=225㎜ D=196㎜
P80:W=376㎜ H=235㎜ D=242㎜
(テープ装着無し状態)

重量

S40:4.2㎏
P80:5.0㎏
(テープ重量除く)

繰り返し貼り精度

±0.5㎜程度
(テープ素材・トルクキーパーの設定による)

最小貼り付け長さ

15㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能

供給エアー圧力

0.45MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)

レーザーポインター

EX-L221(Panasonic)

電磁ソレノイドバルブ

S0715-5M(SMC)

テープ終了検出

EE-SX953-W(OMRON)

テープ残量検出

PM2-LH10(Panasonic)

供給電源

DC24V 30W

消耗品・保守品

テープカッター刃・貼り付けローラー・クランプローラー

貼り付けローラー材質

第1貼付けローラー:ウレタンゴム
第2貼付けローラー:ウレタンゴム(非粘着処理)

シリーズラインナップ

形式 フリクション テープ外径 価格
MG-2300TU-S40CSS 無し 標準(Φ180) オープン価格
MG-2300TU-S40CFS 有り 標準(Φ180) オープン価格
MG-2300TU-S40CSC*** 無し カスタム(Φ220 MAX) オープン価格
MG-2300TU-S40CFC*** 有り カスタム(Φ220 MAX) オープン価格
MG-2300TU-P80CSS 無し 標準(Φ180) オープン価格
MG-2300TU-P80CFS 有り 標準(Φ180) オープン価格
MG-2300TU-P80CSC*** 無し カスタム(Φ220 MAX) オープン価格
MG-2300TU-P80CFC*** 有り カスタム(Φ220 MAX) オープン価格

※MG-2300TU-S40CSC*** : ” *** ” = カスタムで装着指定できるテープ外径 : 190 ~220

     < 例 : テープ外径をΦ220にする場合の形式 ⇒ MG-2300TU-S40CSC220 >
※剥離紙巻き取りリール径は標準(Φ150)のみとなります。

消耗品について

品名 型式 価格
標準カッター刃(10枚セット) TU-KT オープン価格
標準カッター刃(10枚セット) TU-KT1 オープン価格
ARSカッター刃(P=40 4mmピッチ) TU-ARS4 オープン価格
ARSカッター刃(P=10 10mmピッチ) TU-ARS10 オープン価格
貼り付けローラー (ウレタン) (S40用) TU-RL1-1U オープン価格
貼り付けローラー (ウレタン) (非粘着処理) (S40用) TU-RL1-1U-T オープン価格
貼り付けローラー (ウレタン) (P80用) TU-RL1-2U オープン価格
貼り付けローラー (ウレタン) (非粘着処理) (P80用) TU-RL1-2U-T オープン価格
クランプローラー (P40用) TU-CR2-1 オープン価格
クランプローラー (P80用) TU-CR2-2 オープン価格
