MG-2203TUについて
製品特長
- MG-2203TUは、両面テープ、紙テープ、セロハンテープ、ポリイミドテープ等の各種テープのテープ貼りに対応したユニットです。
( 両面テープは剥離紙の剥し貼りはできません。) - 各種ロボット、専用機、当社テープ貼り装置に装着することで自動でテープ貼りができ生産の効率化、安定化ができます。
- 最小貼り付け長さは15mmで、テープ幅は6~40mm(MG-2203TU-P80の場合テープ幅は40~80mm)
となります。 - テープ交換、カッター刃の交換は簡単に行えます。
- レーザーポインタが装備されていますので、開始点・終了点の設定が簡単に行えます。
※ 本ユニットを検討する為のテープ貼り実験を行ないますので、気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。
対応テープ例
- 両面テープ(剥離紙はがし無)
- 和紙テープ
- 平面紙テープ
- セロハンテープ
- ポリプロピレンテープ
- ポリイミドテープ
対応材質
- 基板
- 木材
- 金属
- 樹脂
- 紙
- 平面

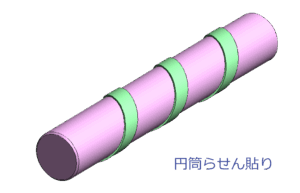

- 円筒

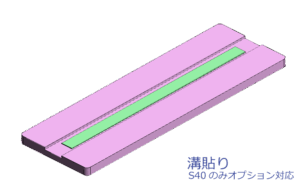

外形寸法
MG-2203TU-S40_寸法図

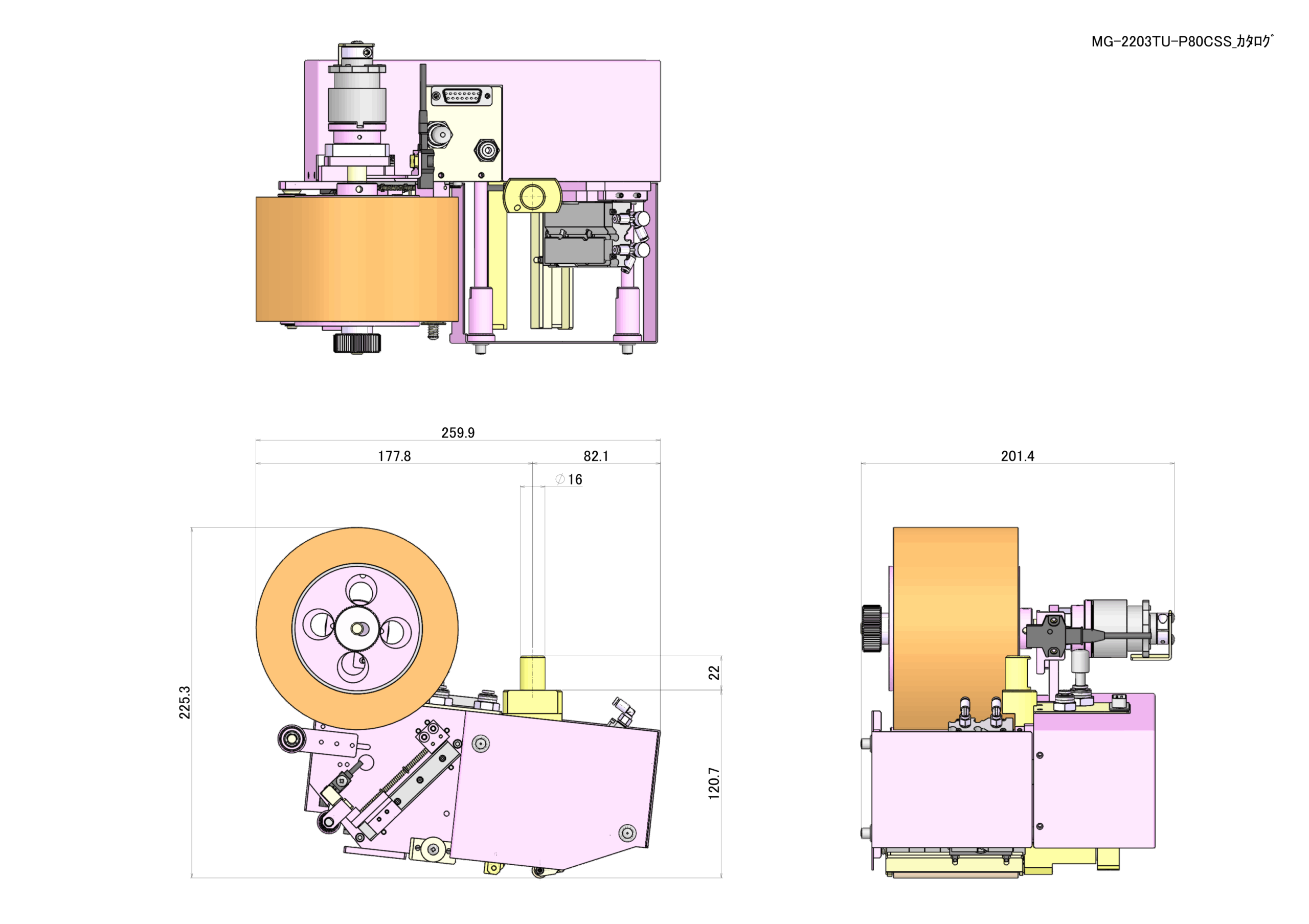

MG-2203TU-P80_寸法図

スペック
- 適合テープ寸法
幅 S40:6~40mm P80:40~80mm
テープリール内径 Φ76・テープリール外径:Φ130(標準)- 外形寸法
S40:W=245.9mm H=206.8mm D=159.5mm
P80:W=245.9mm H=206.7mm D=199.5mm
(テープ装着無し状態)- 重量
S40:2.9Kg
P80:3.6Kg
(テープ重量除く)- 繰り返し貼り精度
±0.5mm程度
(テープ材質・トルクキーパーの設定による)- 最小貼り付け長さ
15mm程度
(テープ材質・条件による)- 貼り付け面の凸凹
0.3mm程度
※貼り付け面の形状による
※フリクションユニット装着にて2mm程度- 供給エアー圧力
0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa- 入出力コネクタ
HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)- レーザーポインター
EX-L221(Panasonic)
- 電磁ソレノイドバルブ
S0715-5M(SMC)
- テープ終了検出
E2S-W21-1M(OMRON)
- テープ残量検出
PM2-LH10(Panasonic)
- 供給電源
DC24V 12W
- 消耗品・保守品
テープカッター刃・貼り付けローラー・クランプローラー
- 貼り付けローラー材質
ウレタンゴム
シリーズラインナップ
形式 | フリクション | テープ外径 | 価格 |
---|---|---|---|
MG-2203TU-S40CSS | 無し | 標準(Φ130) | オープン価格 |
MG-2203TU-S40CFS | 有り | 標準(Φ130) | オープン価格 |
MG-2203TU-S40CSC*** | 無し | カスタム(Φ220 MAX) | オープン価格 |
MG-2203TU-S40CFC*** | 有り | カスタム(Φ220 MAX) | オープン価格 |
MG-2203TU-P80CSS | 無し | 標準(Φ130) | オープン価格 |
MG-2100TU-P80CFS | 有り | 標準(Φ130) | オープン価格 |
MG-2203TU-P80CSC*** | 無し | カスタム(Φ220 MAX) | オープン価格 |
MG-2203TU-P80CFC*** | 有り | カスタム(Φ220 MAX) | オープン価格 |
※MG-2203TU-S40CSC*** : ” *** ” = カスタムで装着指定できるテープ外径 : 190 ~220
< 例 : テープ外径をΦ220にする場合の形式 ⇒ MG-2203TU-S40CSC220 >
消耗品について
品名 | 型式 | 価格 |
---|---|---|
標準カッター刃 (10枚セット) | TU-KT | オープン価格 |
標準カッター刃 (10枚セット) | TU-KT1 | オープン価格 |
ARSカッター刃 (P=40 4mmピッチ) | TU-ARS4 | オープン価格 |
ARSカッター刃 (P=10/7 10mmピッチ) | TU-ARS10 | オープン価格 |
貼り付けローラー (ウレタン) (S40用) | TU-RL1-3U | オープン価格 |
クランプローラー (トシカル) (S40用) | TU-CR1-3 | オープン価格 |
貼り付けローラー (ウレタン) (P80用) | TU-RL1-4U | オープン価格 |
クランプローラー (トシカル) (P80用) | TU-CR1-4 | オープン価格 |
