片面テープ貼り

• ＭＧ-２１２６ＴＵの動画は準備中である為、現在ＭＧ-２１２５ＴＵの動画を表示しておりますので参考にご覧ください。

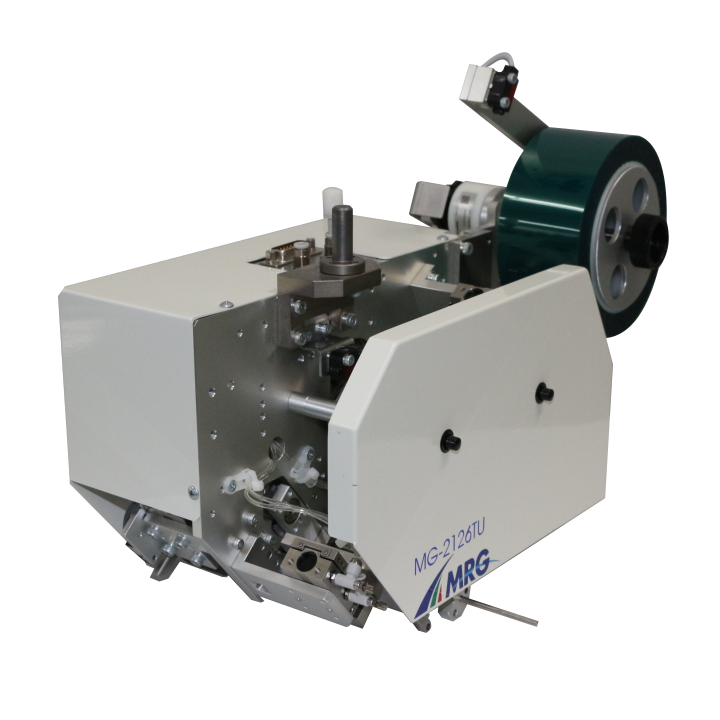

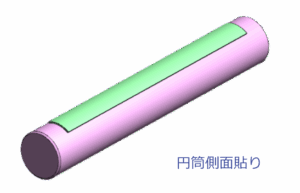

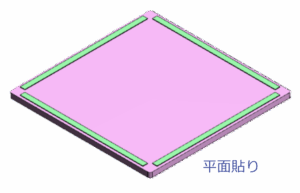

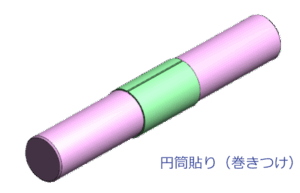

• ＭＧ-２１２６ＴＵは、紙テープ、セロハンテープ、ポリイミドテープ等、各種１層片面テープのテープ貼りを行えるユニットです。
• 各種ロボット、専用機、当社テープ貼り装置等に装着することで、テープ貼りの自動化ができ、生産の合理化、安定化ができます。
• テープカット方式をサイドカットにすることで、より多種のテープに対応します。
• テープ引き出し機構により、貼り始めのテープ曲がり等を軽減します。
• 最小貼り付け長さは１２ｍｍ程度、テープ幅は６～５０ｍｍとなります。
• レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
• テープ交換及び、カッター刃・貼り付けローラー等の消耗品交換は容易に行えます。

※ 本ユニットを検討する為のテープ貼りのテスト･実験を行ないますので､
     お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計･製作も行っております。

適合テープ寸法

幅 　S50：6～50㎜
テープリール内径 Φ76　テープ外径 Φ180(標準)

外形寸法

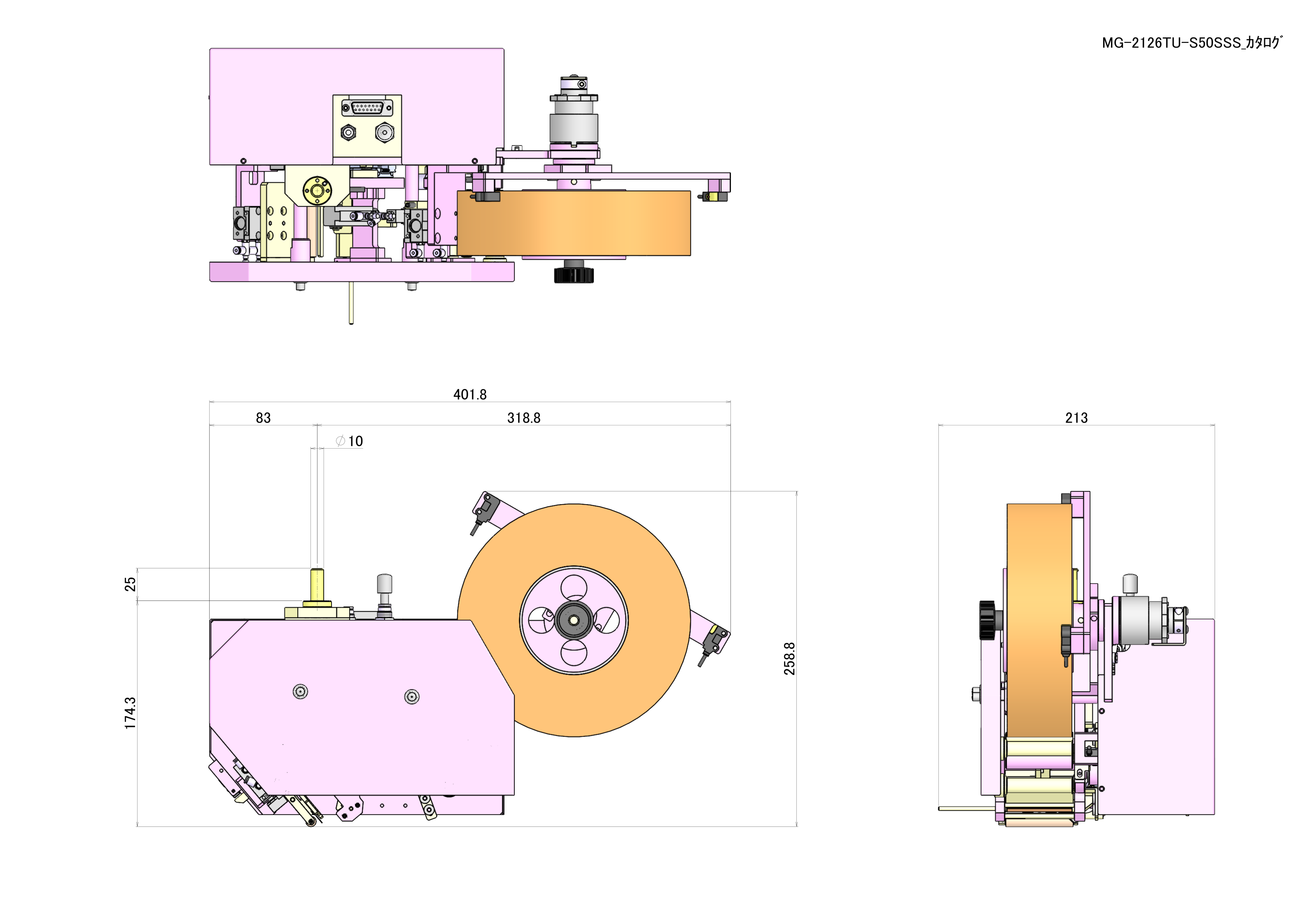

S50：W=401.8㎜ H=258.8㎜ D=213㎜
(テープ外径 Φ180(標準)装着状態)

重量

S50：3.9㎏
(テープ重量除く)

繰り返し貼り精度

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

12㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼り付け面の形状による

供給エアー圧力

0.4MPa（φ4ワンタッチ継手に接続）
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)（ヒロセ電機）
相手方推奨コネクタ　HDAB-15S(05)（ヒロセ電機）

レーザーポインター

テープ貼り位置の始点・終点の目安

電磁ソレノイドバルブ

エアーシリンダー等の駆動

テープ終了検出

テープ終了・切れをセンサーで検出

テープ残量検出

テープ残量をセンサーで検出

供給電源

DC24V 12W

消耗品・保守品

貼り付けローラー・テープカッター刃・クランプローラー

貼り付けローラー材質

ウレタンゴム
