２層片面テープ貼り

• MG-2640TUは、テフロンテープ、アクリルテープ、ポリイミドテープ等、各種２層片面テープの剥離紙を剥がしながらテープ貼りを行えるユニットです。
• 各種ロボット、専用機、当社テープ貼り装置等に装着することで、テープ貼りの自動化ができ、生産の合理化、安定化ができます。
• テープカット方式をサイドカットにすることで、より多種のテープに対応します。
• テープ引き出し機構により、貼り始めのテープ曲がり等を軽減します。
• 最小貼り付け長さは20ｍｍ程度、テープ幅は80～120ｍｍとなります。
• レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
• テープ交換及び、カッター刃・貼り付けローラー等の消耗品交換は容易に行えます。

※ 本ユニットを検討する為のテープ貼りのテスト･実験を行ないますので､
     お気軽にご連絡ください。
※ 本ユニットを利用した自動機等の設計･製作も行っております。

適合テープ寸法

幅 　W120 : 80～120㎜
テープリール内径 Φ76　テープ外径 Φ180(標準)・巻取径Φ150(標準)

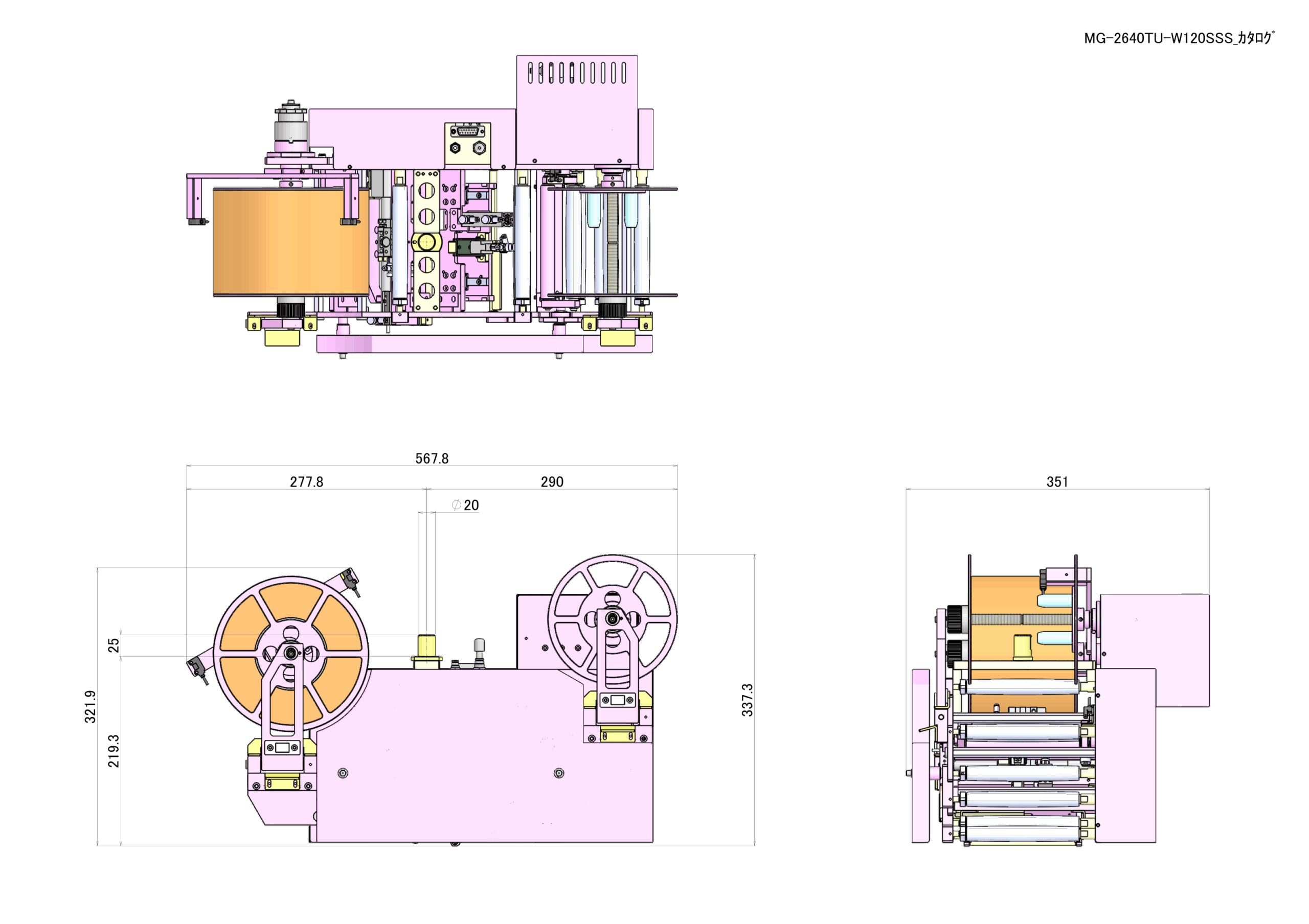

外形寸法

W（横）=567.8㎜ ： H（縦）=337.3㎜：D（奥行）=351㎜
(テープ装着無し状態)

重量

11.8㎏
(テープ重量除く)

繰り返し貼り精度

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

20㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼り付け面の形状による

供給エアー圧力

0.4MPa（φ4ワンタッチ継手に接続）
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)（ヒロセ電機）
相手方推奨コネクタ　HDAB-15S(05)（ヒロセ電機）

レーザーポインター

テープ貼り位置の始点・終点の目安

電磁ソレノイドバルブ

エアーシリンダー等の駆動

テープ終了検出

テープ終了・切れをセンサーで検出

テープ残量検出

テープ残量をセンサーで検出

供給電源

DC24V 30W

消耗品・保守品

テープカッター刃・貼り付けローラー・クランプローラー

貼り付けローラー材質

ウレタンゴム
