3層両面テープ貼り

MG-2500TU 無料テスト貼り受付中

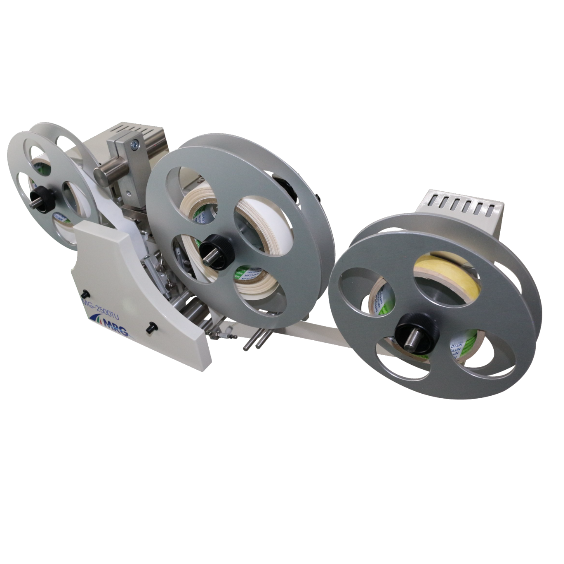

MG-2500TU

MG-2500TUについて

製品特長

  • MG-2500TUは、3層両面テープ(表裏両面に剥離紙付き)の両面の剥離紙(セパレーター)を剥がしながらテープ貼りを行うユニットです。
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで、テープ貼りの自動化ができ生産の合理化、安定化ができます。
  • 最小貼り付け長さは20㎜程度、テープ幅は6~38㎜となります。
  • レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
  • テープ交換及び、カッター刃・貼り付けローラー等の消耗品交換は容易に行えます。
3層両面_剥離上下_size

※ 本ユニットを検討する為のテープ貼りのテスト・実験を行ないますので、
     お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。





テープ貼付け形態例

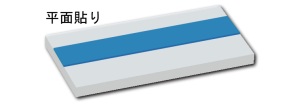

平面貼り_231120

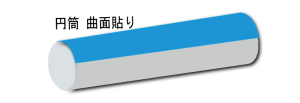

円筒_曲面貼り_狭_231122

対応テープ例

  • 1層片面テープ
  • 2層両面テープ
  • 3層両面テープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面

外形寸法

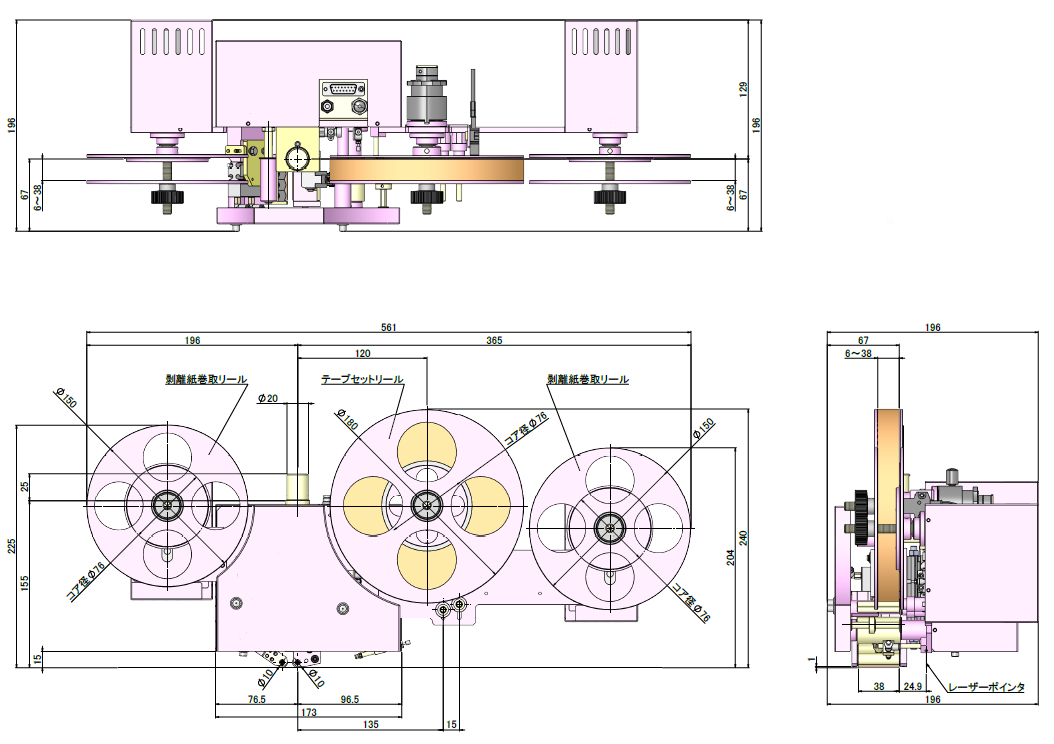

外形寸法図

スペック

適合テープ寸法

幅 6~38㎜
テープリール内径 φ76 テープ外径 φ180(MAX) 剥離紙巻取径 φ150(MAX)

外形寸法

W=561㎜ H=240㎜ D=196㎜
(テープ装着無し状態)

重量

5.2㎏
(テープ重量を除く)

繰り返し貼り精度

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

20㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼付け面の形状による
※フリクション対応にて2㎜程度可能

供給エアー圧力

0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)

レーザーポインター

EX-L221(Panasonic)

電磁ソレノイドバルブ

S0715-5M(SMC)

テープ終了検出

EE-SX953-W(OMRON)

テープ残量検出

PM2-LH10(Panasonic)

供給電源

DC24V 50W

消耗品・保守品

テープカッター刃・貼り付けローラー・クランプローラー

貼り付けローラー材質

第1貼付けローラー:ウレタンゴム
第2貼付けローラー:ウレタンゴム(非粘着処理)

シリーズラインナップ

形式 フリクション テープ外形 価格
MG-2500TU-S40CSS 無し 標準(Φ180) オープン価格
MG-2500TU-S40CFS 有り 標準(Φ180) オープン価格

※装着できるテープ外径は標準(Φ180)のみとなります。

※剥離紙巻き取りリール径は標準(Φ150)のみとなります。

消耗品について

品名 型式 価格
標準カッター刃 (10枚セット) TU-KT1-C オープン価格
カッター刃ホルダー (S40用) TU-HL2-1 オープン価格
ARSカッター刃(P=40 4mmピッチ) TU-ARS4 オープン価格
ARSカッター刃(P=10/7 10mmピッチ) TU-ARS10 オープン価格
貼り付けローラー (ウレタン) TU-RL1-1U オープン価格
貼り付けローラー (ウレタン) (非粘着処理) TU-RL1-1U-T オープン価格
クランプローラー (非粘着処理) TU-CR2-1 オープン価格
