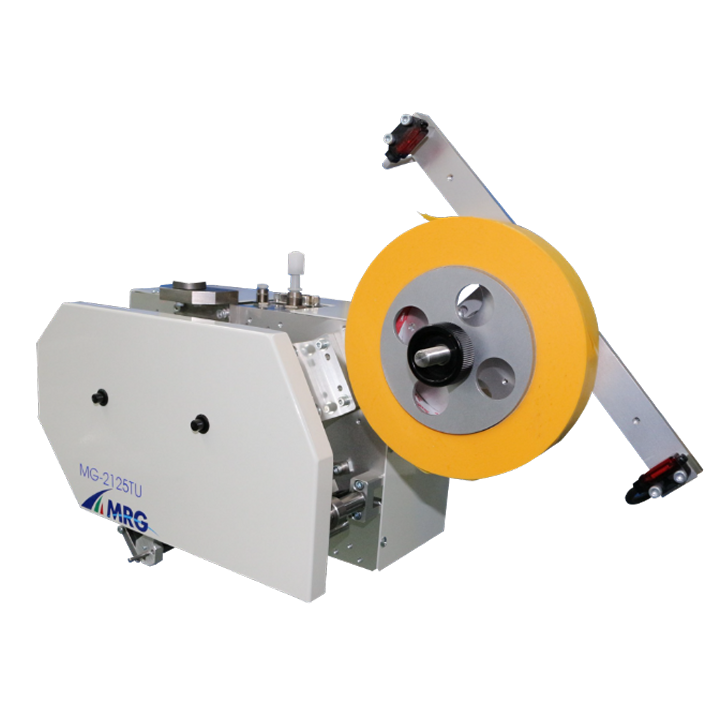

MG-2125TU

MG-2125TUについて

製品特長

  • MG-2125TUは、片面テープ、、両面テープのテープ貼りを行えるユニットです。
    (両面テープの剥離紙(セパレーター)を剥して貼り付ける事はできません。)
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで、テープ貼りの自動化ができ生産の合理化、安定化ができます。
  • テープカット方式をサイドカット方式にすることで、より多種のテープに対応します。
  • テープ引き出し機構により、貼り始めのテープ曲がり等を軽減します。
  • 最小貼り付け長さは12㎜程度、テープ幅は6~40㎜となります。
  • レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
  • テープ交換及び、カッター刃・貼り付けローラー等の消耗品交換は容易に行えます。
1層_剥離紙_無_再_size_2

※ 本ユニットを検討する為のテープ貼りのテスト・実験を行ないますので、
     お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。





テープ貼付け形態例

平面貼り_231120
円筒_帯貼り_231120
円筒_曲面貼り_狭_231122

対応テープ例

  • 1層片面テープ
  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面
  • 円筒

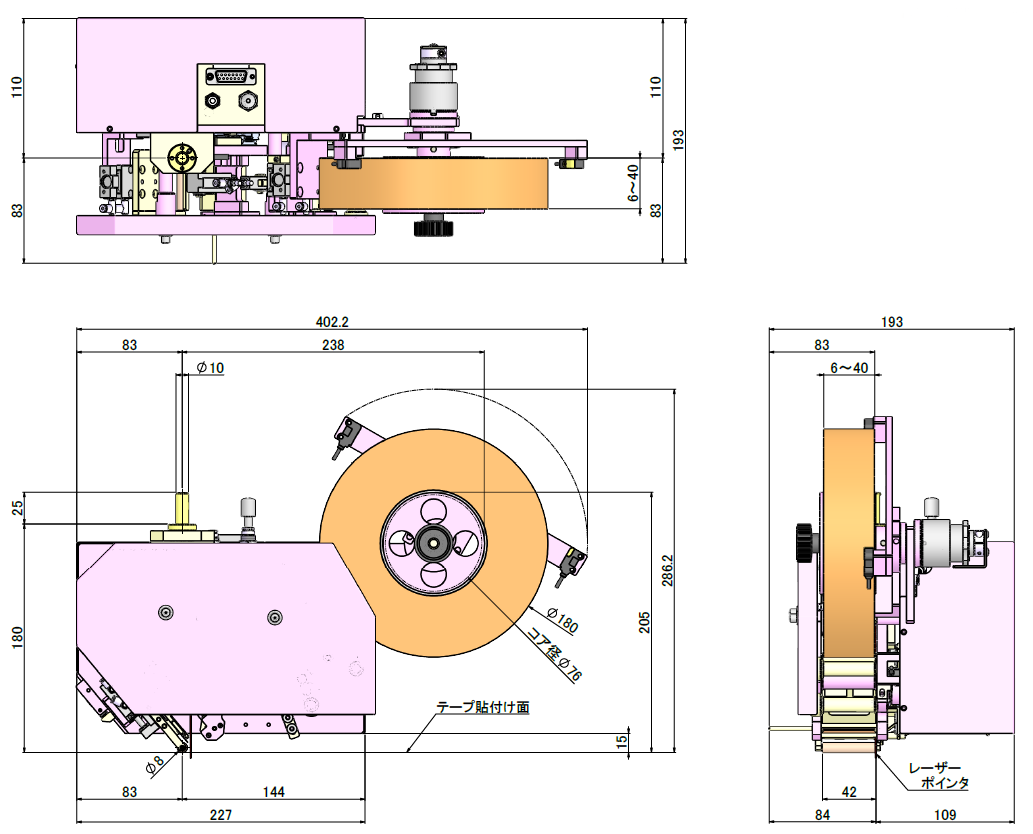

外形寸法

MG-2125TU_外径寸法

外形寸法図

スペック

適合テープ寸法

幅  S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

外形寸法

S40:W=402.2㎜ H=286.2㎜ D=193㎜
(テープ装着無し状態)

重量

S40:3.8㎏
(テープ重量除く)

繰り返し貼り精度

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

12㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼り付け面の形状による

供給エアー圧力

0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)

レーザーポインター

テープ貼り位置の始点・終点の目安

電磁ソレノイドバルブ

エアーシリンダー等の駆動

テープ終了検出

テープ終了・切れをセンサーで検出

テープ残量検出

テープ残量をセンサーで検出

供給電源

DC24V 12W

消耗品・保守品

貼り付けローラー・テープカッター刃・クランプローラー

貼り付けローラー材質

ウレタンゴム

シリーズラインナップ

形式 フリクション テープ外径 価格
MG-2125TU-S40SSS 無し 標準(Φ180) オープン価格
MG-2125TU-S40SSC*** 無し カスタム(Φ220 MAX) オープン価格

※MG-2125TU-S40SSC***    :  ” *** ” = カスタムで装着指定できるテープ外径 : 180 ~220

    < 例 : テープ外径をΦ220にする場合の形式  ⇒  MG-2125TU-S40SSC220 >

消耗品について

品名 型式 価格
標準カッター刃(5枚セット)(コーティング) TU-KT4-C オープン価格
カッター刃ホルダー (標準用) TU-HL8-3 オープン価格
貼り付けローラー (ウレタン) (40㎜) TU-RL5-1U オープン価格
クランプローラー(トシカル) (S40用) TU-CR5-1-1 オープン価格
