MG-2140TUについて
製品特長
- MG-2140TUは、2層片面テープの剥離紙(セパレーター)を剥がしながらテープ貼りを行うユニットです。
(テープの剥離紙(セパレーター)を剥がさずに貼る事もできます。) - 各種ロボット、専用機、当社テープ貼り装置に装着することで、テープ貼りの自動化ができ生産の合理化、安定化ができます。
- 厚みが薄いテープも丸まらず安定して貼ることができます。
- 最小貼り付け長さは12㎜程度、テープ幅は6~40㎜となります。
- レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が容易に行えます。
- テープ交換及び、カッター刃・貼り付けローラー等の消耗品交換は容易に行えます。
※ 本ユニットを検討する為のテープ貼りのテスト・実験を行ないますので、
お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。
= MGー2140TUのデモ動画は準備中です! =
テープ貼付け形態例



対応テープ例
- 1層片面テープ
- 2層片面テープ
- 紙テープ
- 布テープ
- セロハンテープ
- ポリプロピレンテープ
- ポリイミドテープ
- 金属テープ
対応材質
- 基板
- 木材
- 金属
- 樹脂
- 紙
- 平面
- 円筒

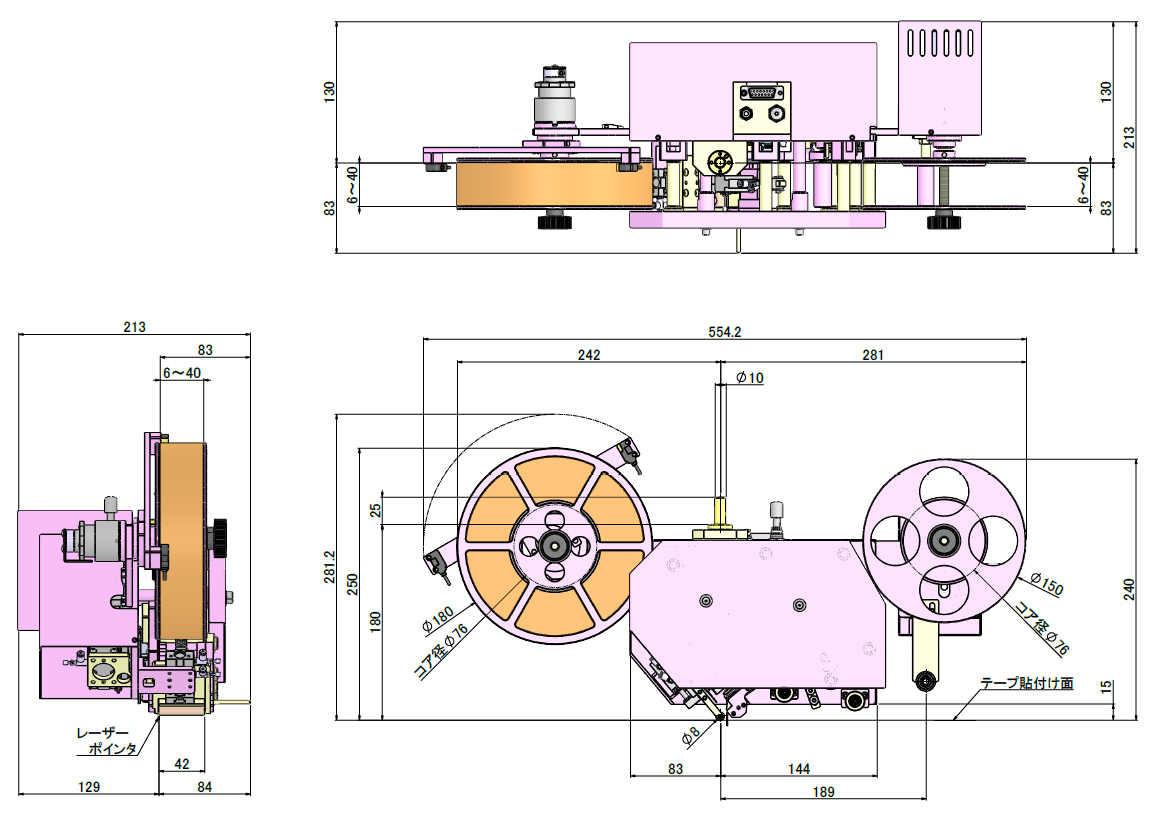

外形寸法
MG-2140TU-S40CSS_外径寸法

スペック
- 適合テープ寸法
幅 S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)- 外形寸法
S40:W=554.2㎜ H=281.2㎜ D=213㎜
(テープ装着無し状態)- 重量
S40:5.1㎏
(テープ重量除く)- 繰り返し貼り精度
±0.5㎜程度
(テープ材質・トルクキーパーの設定による)- 最小貼り付け長さ
12㎜程度
(テープ材質・条件による)- 貼り付け面の凸凹
0.3㎜程度
※貼り付け面の形状による- 供給エアー圧力
0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa- 入出力コネクタ
HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)- レーザーポインター
EX-L221(Panasonic)
- 電磁ソレノイドバルブ
S0715-5M(SMC)
- テープ終了検出
EE-SX952-W(OMRON)
- テープ残量検出
E3T-ST12M(OMRON)
- 供給電源
DC24V 12W
- 消耗品・保守品
テープカッター刃・貼り付けローラー・クランプローラー
- 貼り付けローラー材質
ウレタンゴム
シリーズラインナップ
形式 | フリクション | テープ外径 | 価格 |
---|---|---|---|
MG-2140TU-S40CSS | 無し | 標準(Φ180) | オープン価格 |
MG-2140TU-S40CSC*** | 無し | カスタム(Φ220 MAX) | オープン価格 |
※MG-2140TU-S40CSC*** : ” *** ” = カスタムで装着指定できるテープ外径 : 180 ~220
< 例 : テープ外径をΦ220にする場合の形式 ⇒ MG-2140TU-S40CSC220 >
消耗品について
品名 | 型式 | 価格 |
---|---|---|
標準カッター刃(10枚セット) | TU-KT-C | オープン価格 |
標準カッター刃(10枚セット) | TU-KT1-C | オープン価格 |
ARSカッター刃(P=40 4㎜ピッチ) | TU-ARS4 | オープン価格 |
ARSカッター刃(P=10/7 10㎜ピッチ) | TU-ARS10 | オープン価格 |
EDLカッター刃 (P=40 4㎜ピッチ) | TU-EDL4 | オープン価格 |
EDLカッター刃 (P=10/7 10㎜ピッチ) | TU-EDL10 | オープン価格 |
カッター刃ホルダー (標準/ARS用) (S40用) | TU-HL8-1 | オープン価格 |
貼り付けローラー (ウレタン) (S40用) | TU-RL5-1U | オープン価格 |
クランプローラー(トシカル) (S40用) | TU-CR5-1-1 | オープン価格 |
