細幅テープ貼りに対応

MG-2100TU 無料テスト貼り受付中

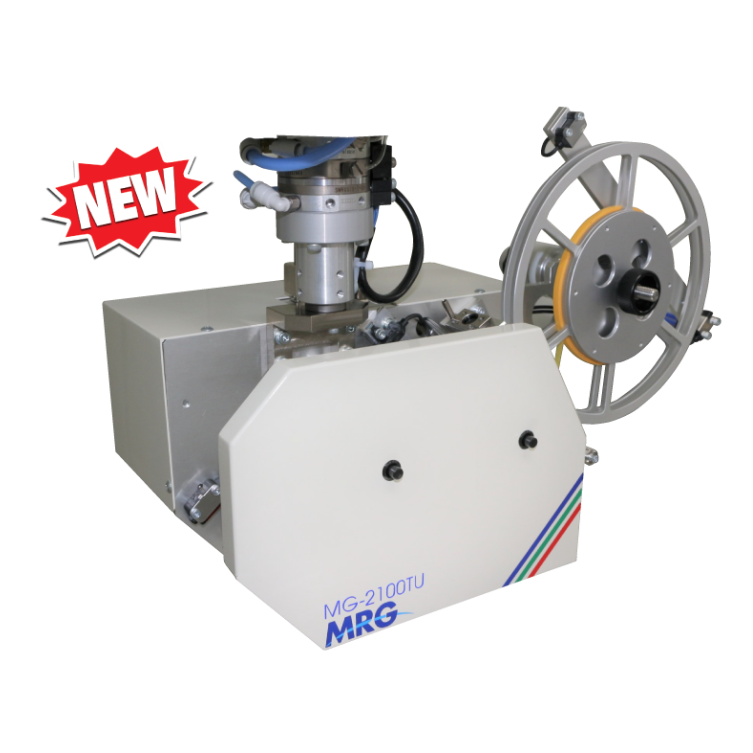

MG-2100TU

MG-2100TUについて

製品特長

  • MG-2100TUは、紙テープ、セロハンテープ、ポリイミドテープ、両面テープ等の各種テープの自動テープ貼りを行えるユニットです。
    ( 両面テープは剥離紙の剥し貼りはできません。)
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで自動でテープ貼りが可能になります。
    生産の効率化、省力化、安定化ができます。
  • テープカット方式をハサミカットにすることで従来のテープ貼りユニットでは、曲がってしまった細幅テープ(3mm~)も
    曲がらず精度よく貼ることができます。
    また、厚みが薄いテープも丸まらず安定して貼ることができます。
  • 最短貼り付け長さは12mmで、従来のテープ貼りユニットより短くテープ貼りができます。
  • レーザーポインタが装備されていますので、テープ貼りの開始点・終了点の設定が簡単に行えます。
  • テープ交換及び、ハサミカッター刃・貼り付けローラー等の消耗品交換は簡単に行えます。

※ 本ユニットを検討する為のテープ貼り実験を行ないますので、気軽にご連絡下さい。

※ 本ユニットを利用した自動機等の設計・製作も行っております。

対応テープ例

  • 両面テープ(剥離紙はがし無)
  • 和紙テープ
  • 平面紙テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面
  • 円筒

外形寸法

MG-2100TU-S20hSS_外径寸法

外形寸法図

スペック

適合テープ寸法

テープ幅  S20:3~18mm
テープリール内径:Φ76 ・ テープ外径:Φ180(標準)

外形寸法

S20:W=418.2mm H=288.1mm D=192mm
(テープ装着無し状態)

重量

S20:3.6Kg
(テープ重量除く)

繰り返し貼り精度

±0.5mm程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

12mm程度
(テープ材質・条件による)

貼り付け面の凸凹

0.5mm程度
※貼り付け面の形状による

供給エアー圧力

0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)

レーザーポインター

EX-L221(Panasonic)

電磁ソレノイドバルブ

S0715-5M(SMC)

テープ終了検出

EE-SX952-W(OMRON)

テープ残量検出

E3T-ST12M(OMRON)

供給電源

DC24V 12W

消耗品・保守品

テープカットハサミ刃・貼り付けローラー・クランプローラー・クランプバー

貼り付けローラー材質

ウレタンゴム

シリーズラインナップ

形式 フリクション テープ外径 価格
MG-2100TU-S20hSS 無し 標準(Φ180) オープン価格
MG-2100TU-S20hSC*** 無し カスタム(Φ220 MAX) オープン価格

※MG-2100TU-S20hSC***    :  ” *** ” = カスタムで装着指定できるテープ外径 : 190 ~220

    < 例 : テープ外径をΦ220にする場合の形式  ⇒  MG-2100TU-S20hSC220 >

消耗品について

品名 型式 価格
テープカットハサミ刃 TU-KT6 オープン価格
貼り付けローラー TU-RL4-1U オープン価格
クランプローラー TU-CR4-1-1 オープン価格
クランプバー TU-CR4-1-2 オープン価格
