MG-2260TU

MG-2260TUについて

製品特長

  • MG-2260TUは、片面テープ、両面テープのテープ貼りを行えるユニットです。
    (両面テープの剥離紙(セパレーター)を剥して貼り付ける事はできません。)
  • 各種ロボット、専用機、当社テープ貼り装置に装着することで、テープ貼りの自動化ができ生産の合理化、安定化ができます。
  • テープカット方式をサイドカット(横切り)方式にすることでより、多種のテープに対応します。
  • 最小貼り付け長さは25㎜程度、テープ幅は6~25㎜(MG-2250TU-S25)、25~40㎜(MG-2250TU-S40)となります。
  • テープ交換、テープ切断カッター刃の交換は容易に行えます。
  • レーザーポインタが装備されていますので、開始点・終了点の設定が容易に行えます。

※ 本ユニットを検討する為のテープ貼りのテスト・実験を行ないますので、お気軽にご連絡下さい。
※ 本ユニットを利用した自動機等の設計・製作も行っております。

対応テープ例

  • 2層両面テープ
  • 紙テープ
  • 布テープ
  • セロハンテープ
  • ポリプロピレンテープ
  • ポリイミドテープ
  • 金属テープ

対応材質

  • 基板
  • 木材
  • 金属
  • 樹脂
  • 平面

外形寸法

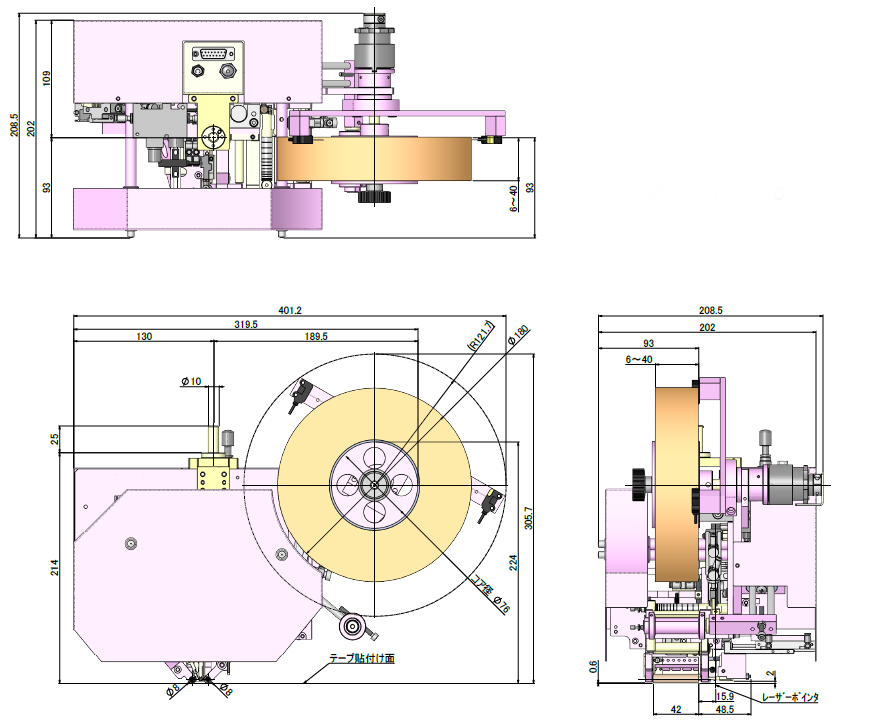

MG-2260TU-S25SSS_外径寸法

外形寸法図

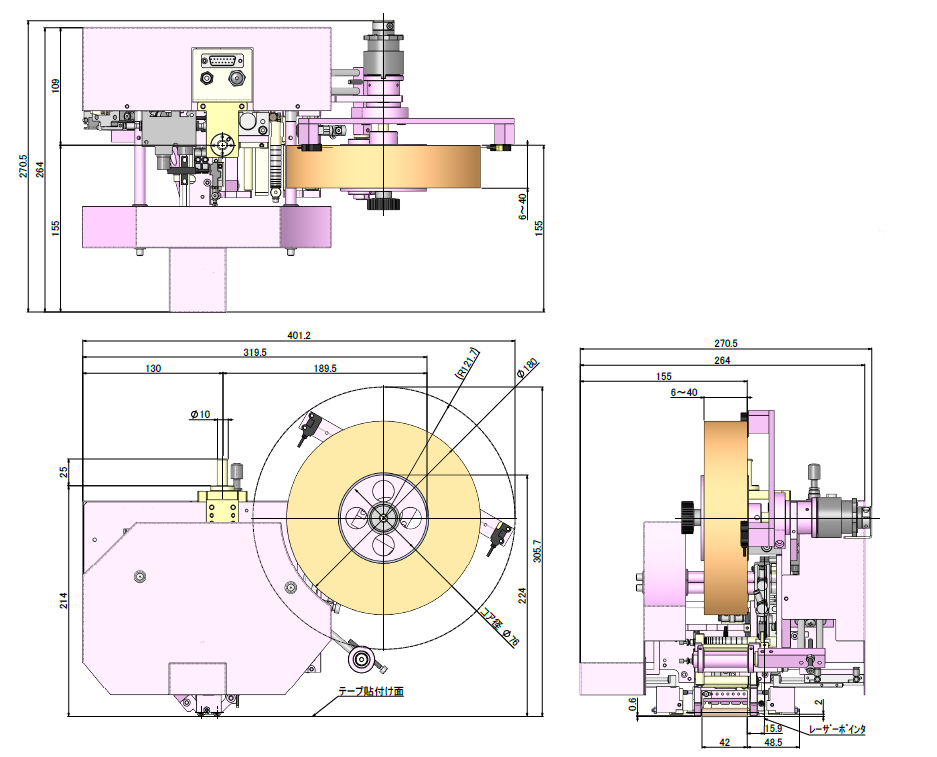

MG-2260TU-S40SSS_外径寸法

外形寸法図

スペック

適合テープ寸法

幅  S25:6~25㎜ S40:6~40㎜
テープリール内径 Φ76 テープ外径 Φ180(標準)

外形寸法

S25:W=401.2㎜ H=305.7㎜ D=208.5㎜
S40:W=401.2㎜ H=305.7㎜ D=270.5㎜
(テープ装着無し状態)

重量

S25:4.2Kg
S40:4.5Kg
(テープ重量を除く)

繰り返し貼り精度

±0.5㎜程度
(テープ材質・トルクキーパーの設定による)

最小貼り付け長さ

25㎜程度
(テープ材質・条件による)

貼り付け面の凸凹

0.3㎜程度
※貼り付け面の形状による

供給エアー圧力

0.4MPa(φ4ワンタッチ継手に接続)
※MAX 0.5MPa

入出力コネクタ

HDAB-15P(05)(ヒロセ電機)
相手方推奨コネクタ HDAB-15S(05)(ヒロセ電機)

レーザーポインター

EX-L221(Panasonic)

電磁ソレノイドバルブ

S0715-5M(SMC)

テープ終了検出

EE-SX872(OMRON)

テープ残量検出

E3T-ST12M(OMRON)

供給電源

DC24V 12W

消耗品・保守品

テープカッター刃・貼り付けローラー・クランプローラー・クランプバー

貼り付けローラー材質

ウレタンゴム

シリーズラインナップ

形式 フリクション テープ外形 価格
MG-2260TU-S25SSS 有り 標準(Φ180) オープン価格
MG-2260TU-S40SSS 有り 標準(Φ180) オープン価格

※装着できるテープ外径は標準(Φ180)のみとなります。

消耗品について

品名 型式 価格
標準カッター刃 (5枚セット) TU-KT3-C オープン価格
貼り付けローラー (ウレタン) TU-RL3-1U オープン価格
クランプローラー  (非粘着処理)  TU-CR3-1 オープン価格
クランプバー(A側) (非粘着処理)  TU-CP2-A オープン価格
クランプバー(B側) (非粘着処理)  TU-CP2-B オープン価格

※装着できるテープ外径は標準(Φ180)のみとなります。
